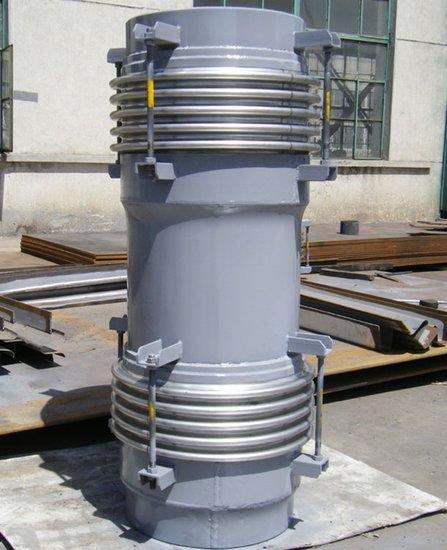

大拉杆横向型波纹补偿器可以补偿弯曲管道的横向位移和角位移。曲管压力平衡波纹补偿器是按照 GB/T12777-99 和美国《EJMA》标准辅助计算机优化设计、制造而成，适用于石化、钢铁、电力、有色金属等部门，安装在管道的拐弯处或与设备相连的空间管道上，它能补偿轴向位移、横向位移，而不会对管道系统或其它设备产生内压推力。 型号： 本厂生产DN100-DN5000，压力级别0.1Mpa-2.5Mpa 连接方式：1、法兰连接 2、接管连接.
使用说明： 大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和角位移。 三、大拉杆横向波纹补偿器对支座作用力的计算： 横向弹力： Fy=Ky·Y 弯矩：M=Fy·L 式 中： Ky-横向刚度 N/mm Y-横向实际位移（变形量）mm L-管架到补偿器中点的距离 m。 四、应用举例（不考虑温度对补偿量及刚度的修正） 某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度350℃，环境最低温度-10℃，补偿器安装温度20℃，根据管道布局（如图）需安装一大拉杆横向型补偿器，用于补偿AB管段160mm的横向位移，补偿器疲劳破坏次数按15000次考虑，试计算支座AC的受力。
安装注意事项： 1.保护波纹管 波纹管由多层很薄的不锈钢制成，是大拉杆补偿器的主要部件，所以在运输、安装、焊接时都应注意防止波纹管部位受损。 2.正确冷紧 冷紧安装可以获得更大的补偿量，也可以使补偿器处在很好的工作状态，冷紧时注意安装的冷紧口不可距补偿器过近，不允许靠补偿器变形来配合管道冷紧，防止安装中的不对中、不平整等其他应力作用在波纹管上拉伤补偿器。 3.不可受扭矩 在安装和工作的任何时候，补偿器本体都不可承受扭矩，以免破坏波纹管。 4.水平安装时不可承受管道重量
由于波纹管强度差、刚性小，不可承受除介质以外的作用力，因此水平安装时，补偿器两端离最近支架的距离应昼缩短，以免管道重力作用在波纹管上，引起波纹管变形甚至损坏。
